絕緣油介質損耗測試儀操作方法

返回打印來源：儀天成電力時間：2017/12/12 閱讀：次

變壓器在長期使用的過程中，其內部的絕緣油隨著使用時間的增加，會越來越老化，絕緣屬性也會不斷降低，嚴重影響了變壓器的使用壽命，因此對絕緣油的絕緣屬性進行檢測就顯得非常重要了，針對這種情況，湖北儀天成電力研發了絕緣油介質損耗測試儀，可以快速方便的檢測絕緣油的絕緣屬性，判斷變壓器內的絕緣油是否還能正常工作，本文就簡單介紹絕緣油介質損耗測試儀的操作方法。
一、將干凈的油杯置于油杯槽內（注意油杯的內電極和外電極一定要放置到位），將測量信號線和溫度信號線如圖2連接完好。溫度信號線置于油杯中心部位的插孔內。
二、將地線與設備連接完好，接通電源線，打開電源開關，設備會自動
進入主界面如圖

在上圖的界面下，長按屏幕下端時間區域進行時間設置，如圖

三、在上圖界面下，按試驗條件鍵，設備進入下一級菜單如圖

四、在圖5界面中，可以分別對試驗參數進行設置，圖中是設備的默認參數，如需改動，只要點擊需要改動的參數，就會自動彈出一個小鍵盤，如下圖，在小鍵盤中直接輸入需要的參數并點擊小鍵盤上的確認鍵即可，選擇打印的時候只要點擊光標處就可以在是和否之間切換。設定好后點擊確定即可回到主界面，空杯檢測完畢沒有問題后，將油杯的內電極取出置于油杯架上，取40ml待測油樣置于油杯中（注意：注入油樣時一定注意不能出現氣泡，應沿著杯壁緩緩注入），油樣注入后，再將油杯的內電極慢慢的放到位。（動作要慢一些，防止動作太快，排氣不及時，使油樣溢出），接好測量信號線和溫度信號線，點擊圖3中的自動測試，一般測油是都按照規程90℃測量，同樣也可以選擇立即測試，在當前溫度下測量。

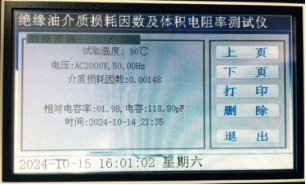

五、點擊圖3中的數據查詢，進入下界面，點擊上頁和下頁進行翻閱，也可以點擊打印，對數據進行打?。贿€可以點擊刪除鍵對數據進行刪除，按退出鍵退回到主界面，測試完畢。

本文主要以YTC339絕緣油介質損耗測試儀為例來給大家作的講解，在實際的操作過程中，電力工作者需要根據儀器的具體情況來進行操作，并在操作之前要熟讀產品操作說明書，嚴格按照說明書來進行操作，只有這樣才能得到精確的測試結果。

湖北儀天成電力設備有限公司

2017年11月20日
