在我們電力系統、工礦企業、科研部門等眾多領域中，試驗變壓器是不可或缺的高壓試驗設備，其可以對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。今天主要給大家論一下油浸試驗變壓器做直流耐壓或泄露試驗時相關內容。
泄露試驗中限流電阻 R1選擇在額定輸出電壓時，輸出端短路電流不超過高壓硅堆的最大整流。如電壓硅堆的最大整流電流為 100mA 時用于 60kV 的試驗裝置中，限流電阻按 R1=60/0.1=600kΩ選擇。限流電阻還應具有足夠的容量和沿面放電距離。高壓濾波電容 C1一般選擇在 0.01~0.1μF，當被試品的電容量很大時，C1可省略不用。
泄露試驗的操作及注意事項：
(1) 試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦干凈。要嚴防將試驗電壓加到有人工作的部位上去。
(2) 接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地、與操作人員的安全距離，被試品的外殼是否可靠接地，要按安全規程中所規定的內容進行試驗。
(3) 對于大電容量設備應緩慢升壓，防止被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的穩定讀數。
(4) 試驗過程中，應密切監視被試品、試驗裝置、微安表，一旦發生擊穿、閃爍等異常現象應立即降壓，切斷電源，并查明原因，詳細記錄。
(5) 試驗完畢，降壓，切斷電源后應將被試品及試驗裝置本身充分放電。

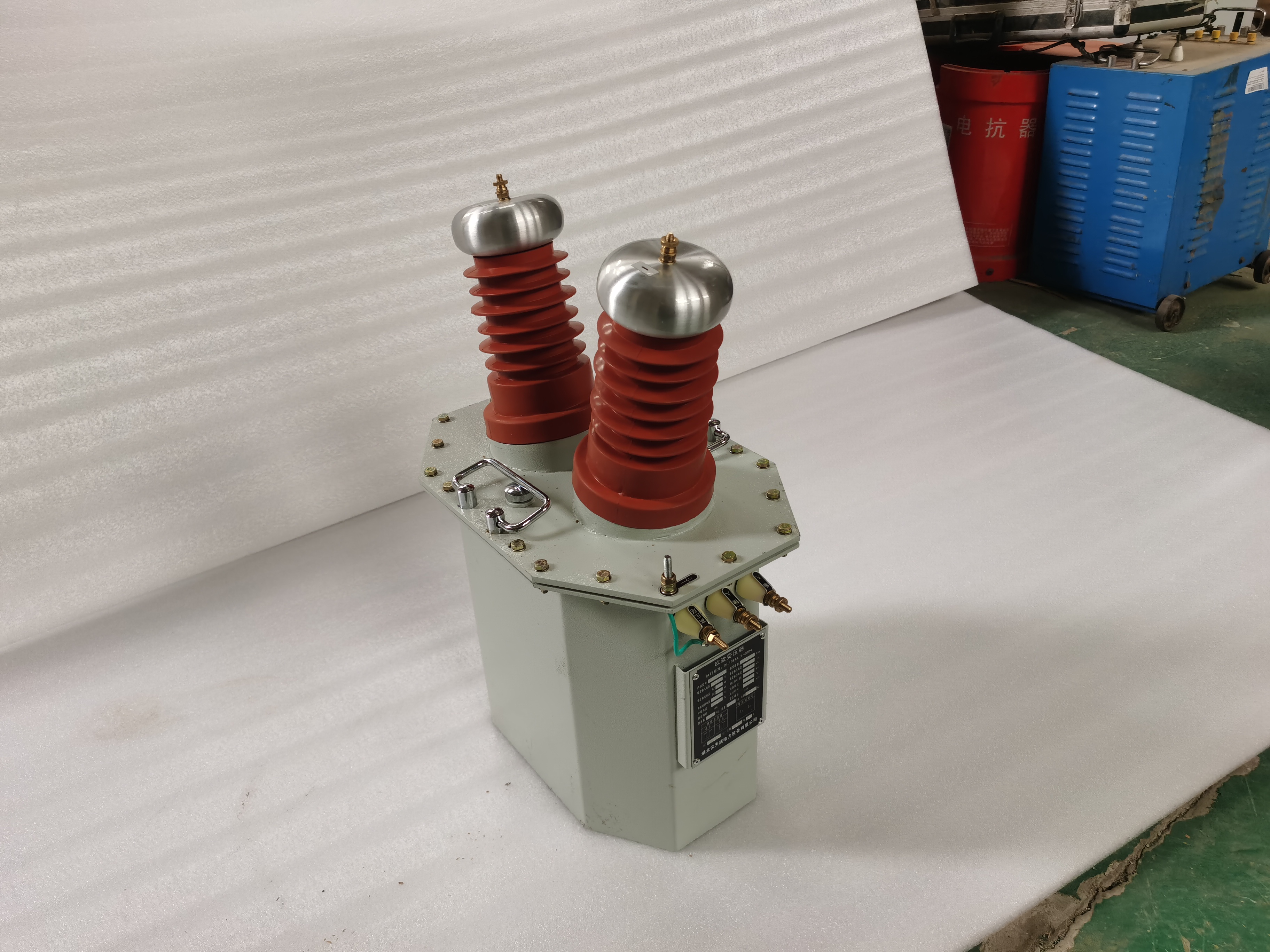

油浸式試驗變壓器是我們電力系統做高壓耐壓試驗非常優良的試驗設備，熟知其相關試驗的操作以及注意事項，能讓我們操作起來更加得心應手。
